Monobloc  Série A-ISO  -   Rinçage Tirage Isobarometrique Bouchage Liège

MACHINE   1503 A-ISO 2503 A-ISO 3003 A-ISO 4003 A-ISO
RINCEUSE   12 12 16 20
TIREUSE ISO (N. BECS) 12 16 20 24
BOUCHEUSE (N. TÊTES) 1 1 1 4
DÉBIT (Lt/H) 1200 1900 2400 3200
CADENCE (BOUT/H) 400 à 2000 600 à 3000 700 à 3500 1000 à 5000
POIDS (Kg) 3600 4100 5200 7500
PUISSANCE (Kw) 5,4 5,4 5,6 6,5

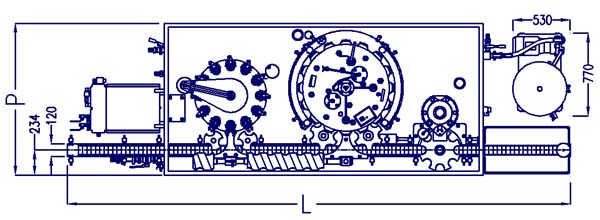

L (mm) 4475 4714 4887 5200
P (mm) 1225 1420 1625 1786
H (mm) 2190 à 2410 2190 à 2410 2190 à 2410 2240 à 2640
(SOUS RÉSERVE DE MODIFICATION TECHNIQUE)



Modèle 1503 A-ISO 2503 A-ISO 3003 A-ISO 4003 A-ISO
Consommation H2O (3Kg/cm²) Lt/h 250 250 375 500
Consommation Air (5Kg/cm²) NL/h 25000 25000 37500 50000
Puissance Compresseur   (5Kg/cm²) kW 2,5 2,5 3,7 4,8

Modèle

BOUTEILLE/HEURE
1503 A-ISO / 2503 A-ISO 1000 1250 1500 1750 2000 2250 2500
3003 A-ISO 1500 1875 2250 2625 3000 3375 3750
4003 A-ISO 2000 2500 3000 3500 4000 4500 5000
Injection d'eau sec 4,50 3,60 3,00 2,57 2,25 2,00 1,80
égouttage sec 14,20 11,36 9,47 8,11 7,10 6,31 5,68
Injection d'air sec 4,50 3,60 3,00 2,57 2,25 2,00 1,80
Temps Utile sec 23,20 18,56 15,47 13,25 11,60 10,31 9,28
Eau Injectée gr/b 250 200 167 143 125 111 100
Air insoufflé NL/b 25 20 16,7 14,3 12,5 11,1 10
Résidu d'eau* gr/b 0,60 0,77 0,93 1,06 1,19 1,29 1,39
* BOUTEILLE BORDELAISE 0,75lt                                                                                                       Données non contractuelles

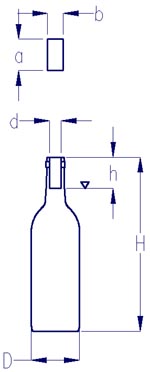

Modèle 1503 A-ISO 2503 A-ISO 3003 A-ISO 4003 A-ISO
D  ø Bouteille (mm) 60÷115  60÷115  60÷115  60÷115
H  Bouteille (mm) 180÷390 180÷390 180÷390 180÷390
a  Bouchon (mm) 22÷30 22÷30 22÷30 22÷30
b  ø Bouchon (mm) 37÷55 37÷55 37÷55 37÷55
b *  (option) (mm) 33÷58 33÷58 33÷58 33÷58
d (mm) 18÷20 18÷20 18÷20 18÷20
h (mm) 30÷90 30÷90 30÷90 30÷90



(SOUS RÉSERVE DE MODIFICATION TECHNIQUE)
